Станок для вырубки седловин Isitan PN-60 Mobile

Станок для вырубки седловин Isitan PN-60 Mobile — Трубогибы и станки для вырубки седловин используют там, где требуется повторяемая работа с трубой и профилем без лишней подгонки вручную. Это решение подходит для мастерских, монтажных работ и мелкосерийного производства.

Для модели Isitan PN 60 стоит заранее сопоставить рабочие параметры с вашими реальными задачами: тип заготовки, интенсивность нагрузки, доступное место и требования к подключению. Так проще подобрать оборудование без переплаты и без компромиссов по функциональности.

Почему этот товар стоит рассмотреть

• Мощностью: 1,1 кВт
• Диаметр трубы: Ø6 – 60 мм
• РАЗМЕРЫ: 400x860x4500 мм
• Макс. Толщина стенок: 3 мм
• Гарантировать: 12 месяцев

Что важно знать перед покупкой

Перед заказом полезно проверить не только базовую мощность, но и жёсткость конструкции, диапазон настроек, удобство обслуживания и доступность расходников. Именно эти моменты чаще всего влияют на комфорт ежедневной работы.

• оцените реальные размеры заготовок и запас по рабочей зоне
• проверьте напряжение подключения и требования к размещению оборудования
• сравните мощность, массу и конструкцию станка под ваш режим работы
• уточните совместимость расходников, оснастки и сервисного обслуживания

Подробное описание и особенности модели

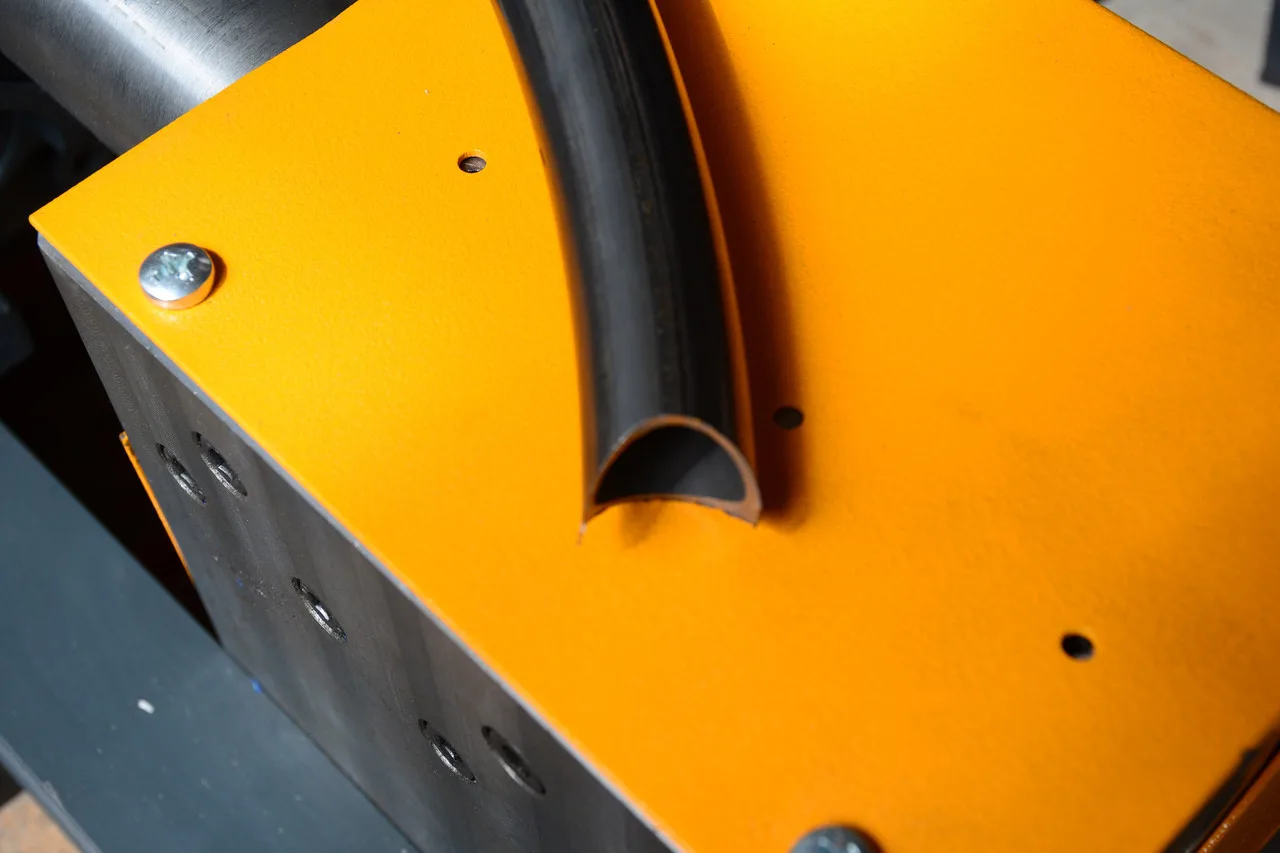

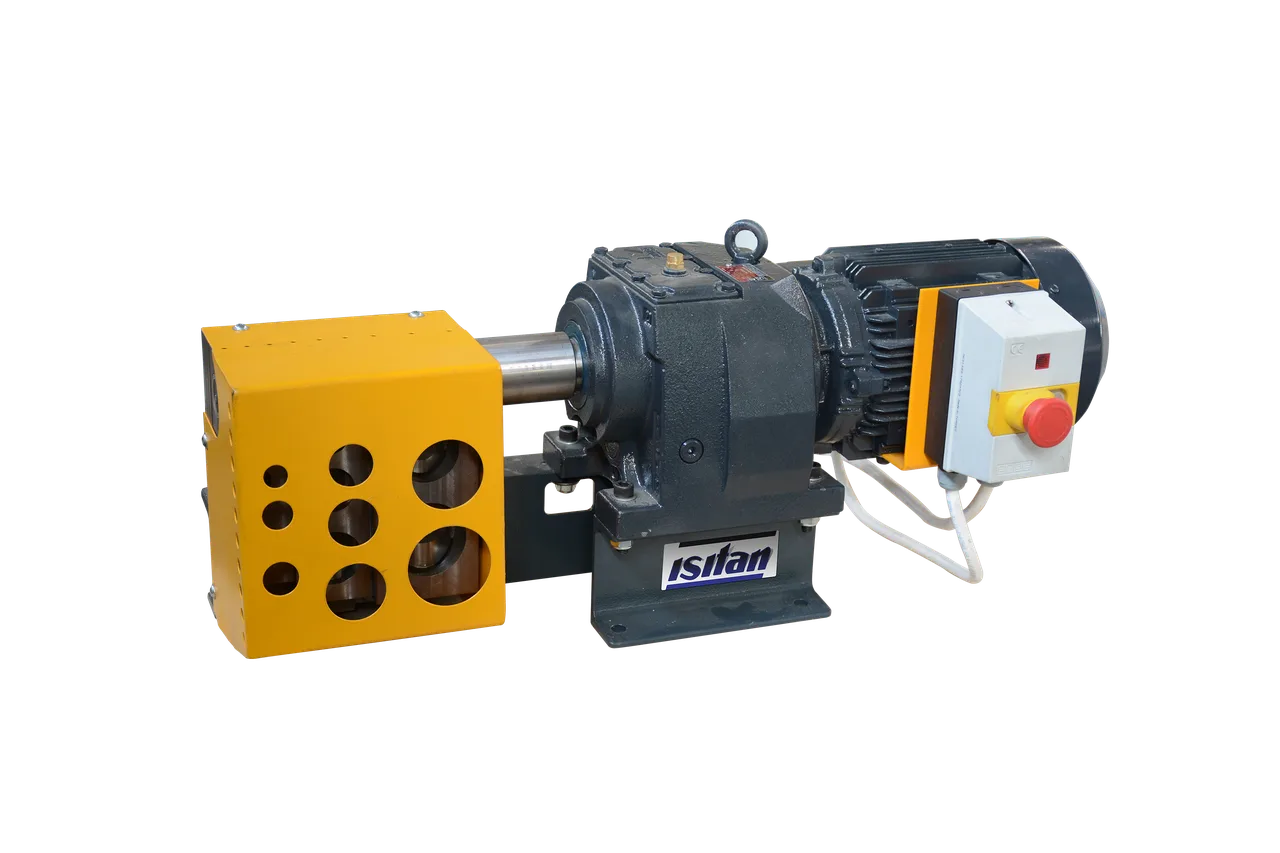

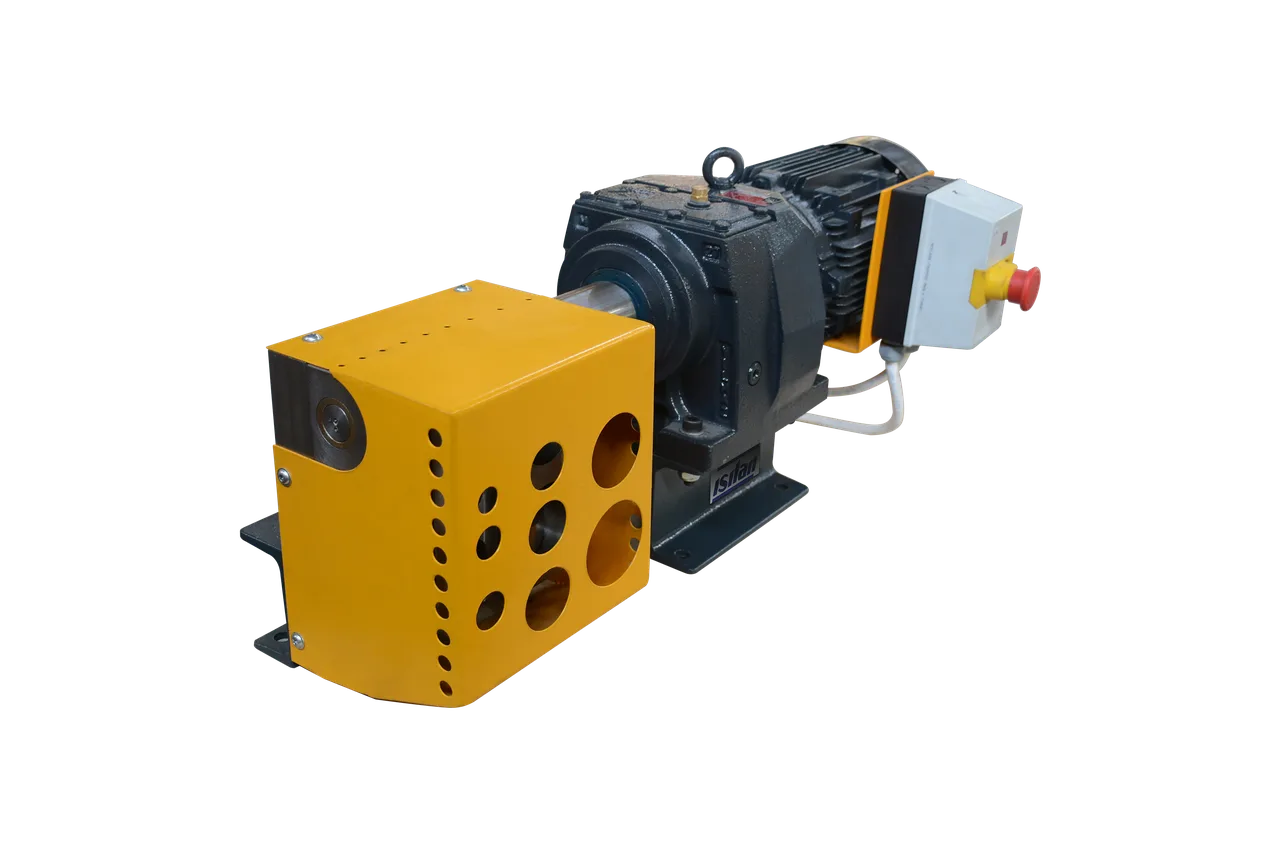

Станок для вырубки седловин Isitan PN-60 Mobile с электроприводом мощностью 1,1 кВт (3 фазы) предназначен для вырубки выемок и седловин на торцах труб круглого сечения из нержавеющей стали и цветных металлов, что обеспечивает быстрое и удобное соединение при сварке. Идеально подходит для двойных угловых соединений. Создает качественный и чистый рез, не требующий дополнительной обработки.

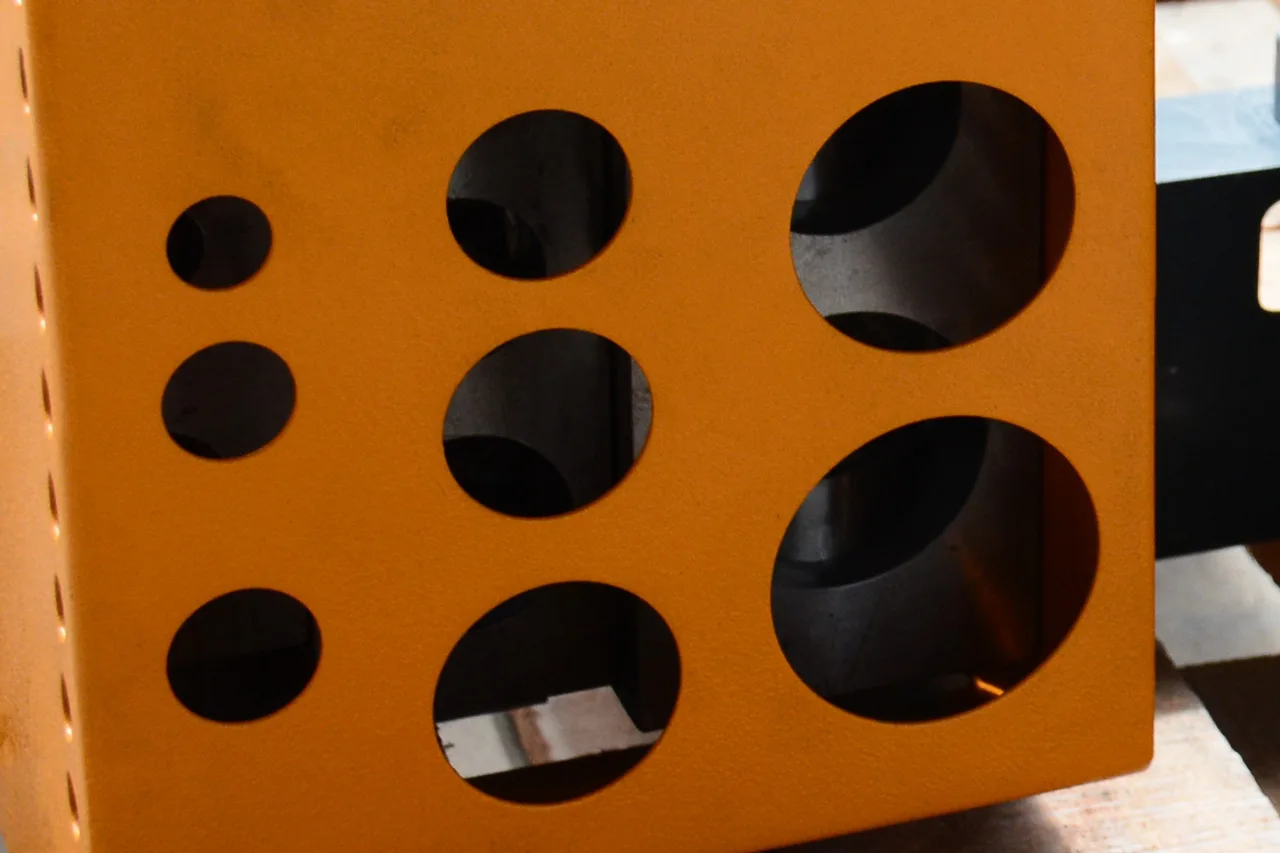

Станок имеет отдельные матрицы для труб диаметром от 8 до 60 мм. Толщина стенки трубы – до 3 мм. Глубину и угол выемки можно регулировать, что обеспечивает высокую точность работы. Компактная конструкция из легкой стали удобна для транспортировки, поэтому станок можно легко перевозить с объекта на объект и быстро настроить для работы. Благодаря простой эксплуатации и высокой точности, такой электрический вырубной станок станет вашим незаменимым помощником.

Особенности станка для вырубки седловин Isitan PN-60 Mobile Электропривод мощностью 1,1 кВт (3 фазы) Толщина стенки трубы – до 3 мм Отдельные матрицы для диаметров труб от 8 до 60 мм Регулировка глубины и угла выемки Компактный размер и небольшой вес Надежная стальная конструкция Простая эксплуатация. Перечень матриц для диаметра труб Isitan PN-60 Mobile

Внутренние диаметры трубы для каждой секции:

¼" (8 мм) 3/8" (10 мм) ½" (15 мм) ¾" (20 мм) 1" (25 мм) 1 ¼ "(32 мм) 1 ½" (40 мм) 2" (50 мм).

Диапазон размера трубы для каждой секции:

Минимальный внутренний 8 мм; максимальный внешний 15 мм Минимальный внутренний 10 мм; максимальный внешний 18 мм Минимальный внутренний 15 мм; максимальный внешний 22 мм Минимальный внутренний 20 мм; максимальный внешний 28 мм Минимальный внутренний 25 мм; максимальный внешний 35 мм Минимальный внутренний 32 мм; максимальный внешний 42 мм Минимальный внутренний 40 мм; максимальный внешний 50 мм Минимальный внутренний 50 мм; максимальный внешний 60 мм. Частые вопросы

Подробнее о станках для вырубки седловин – в ответах на вопросы.

Какие есть типы станков для вырубки седловин?

Станки для вырубки седловин бывают:

Механические (ручные) – используются для небольших объемов работ Электрические – оснащены электрическим приводом, позволяют выполнять вырубку быстрее и с более высокой точностью Гидравлические – обеспечивают большую силу вырубки, что немаловажно при обработке труб большого диаметра ЧПУ – управляемые компьютером, подходят для массового производства и автоматизации вырубки седловин. Как выбрать подходящий станок для вырубки седловин?

При выборе станка для вырубки седловин следует учитывать:

Тип материала труб Диапазон диаметров труб Тип привода – механический, электрический или гидравлический (в зависимости от объема работ) Производительность – сколько седловин может вырубить станок за определенное время Возможность регулировки угла вырубки – важно для сложных металлоконструкций. Какие материалы можно обрабатывать на станках для вырубки седловин?

В основном станки для вырубки седловин рассчитаны на работу с:

Углеродной сталью – трубы для трубопроводов, металлоконструкций Нержавеющей сталью – например, в пищевой и химической промышленности Алюминием и цветными металлами - применяются при изготовлении каркасов, трубопроводов, вентиляционных систем. Как работает станок для вырубки седловин?

Станок для вырубки седловин использует специальный режущий инструмент (фреза или пуансон с матрицей), который вырезает углубление в стенке трубы, позволяя плотно стыковать ее с другой трубой. Принцип работы зависит от типа привода:

Ручные модели используют механический рычаг или винтовой механизм Гидравлические станки применяют давление жидкости Электромеханические станки работают от электромотора, двигающего режущий инструмент. Какие факторы влияют на качество седлового выреза?

Качество выреза зависит от:

Точности выставления трубы – неровный или плохо зафиксированный материал приведет к неточному резу Режущего инструмента – его материала и степени износа Шага зубцов – зависит от толщины стенки трубы Силы подачи – чрезмерное давление может повредить полотно или заготовку.

Для ежедневной эксплуатации важно заранее учитывать доступ к расходным материалам, удобство настройки, стабильность рамы и реальную производительность под ваши типовые операции. Это помогает избежать переплаты за ненужный запас или, наоборот, нехватки возможностей в работе.

При подборе оборудования полезно ориентироваться не только на паспортные данные, но и на сценарий использования: разовые задачи, мелкосерийная работа, сервисная нагрузка или полноценный производственный режим. Такой подход дает более точное решение под ваш участок.

Подбор и консультация

Если нужно подобрать модель под конкретную задачу, специалисты TorgShop помогут сравнить варианты по формату работ, мощности, оснастке, подключению и габаритам.

Характеристики товара

Параметр	Значение
Бренд	Isitan
Артикул	PN 60
Гарантия	12 мес.
Вес	80 кг
Тип	мобильный
Габариты	1200x600x900 мм
Тип управления	автоматический
Максимальный радиус изгиба	60 мм
Толщина обрабатываемого материала	3 мм
Минимальный радиус изгиба	15 мм
Максимальный угол изгиба	180 градусов
Регулировка угла изгиба	механическая
Материал конструкции	сталь
Привод	электрический
Диаметр обрабатываемых труб	20-60 мм
Количество роликов	3
Скорость выполнения операции	до 1 м/мин
Энергетическая эффективность	класс A
