Содержание:
- Для чего нужен станок Optimum OPTIgrind GH 20T
- Ключевые особенности и регулировки
- Как правильно выбрать и использовать
- Типичные ошибки при заточке сверл
- Характеристики

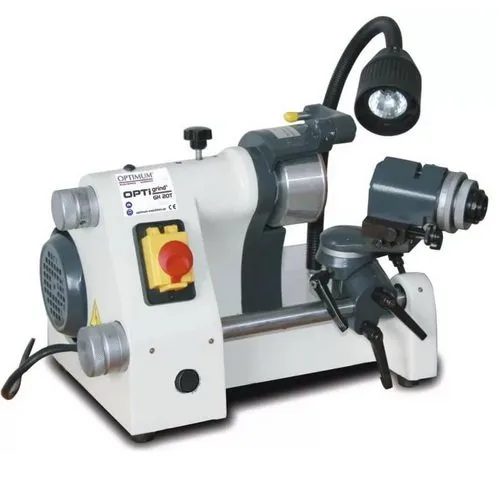

Для чего нужен станок Optimum OPTIgrind GH 20T
Optimum OPTIgrind GH 20T – это специализированный станок, предназначенный для заточки сверл, однозубых и концевых фрез, а также токарных резцов. Он подходит для обработки инструментов диаметром до 12 мм, что делает его универсальным решением для мастерских и производств, где важна точность и качество заточки.
Использование такого оборудования позволяет продлить срок службы режущих инструментов, повысить качество обработки материалов и снизить затраты на покупку новых сверл и фрез. Станок обеспечивает стабильный результат благодаря точной регулировке углов и микроподачам.
Ключевые особенности и регулировки
Станок оснащён электродвигателем мощностью 370 Вт и работает от сети 380 В с частотой вращения круга 5000 об/мин. Максимальная окружная скорость шлифовального круга достигает 35 м/с, что обеспечивает эффективное удаление материала при заточке.
Особое внимание уделено регулировкам: продольная подача держателя инструмента составляет 140 мм, с микрометрической подачей по продольной оси до 18 мм и поперечной до 6 мм. Это позволяет точно позиционировать инструмент для оптимальной заточки.
Регулировка углов заточки включает вертикальный (обратный) угол от 0° до 40°, горизонтальный угол (для шлифовки конусов) от 0° до 180°, а также негативный угол от 0° до 52°. Такие параметры дают возможность адаптировать процесс под разные типы сверл и фрез, обеспечивая нужную геометрию режущей кромки.
Как правильно выбрать и использовать
При выборе станка важно учитывать типы инструментов, которые планируется затачивать, и их размеры. Optimum OPTIgrind GH 20T подходит для сверл и фрез диаметром до 12 мм, а также токарных резцов размером до 21×21 мм. Если ваши задачи соответствуют этим параметрам, станок обеспечит необходимую точность и удобство.
Для эффективной работы следует внимательно отрегулировать углы заточки и подачу держателя, учитывая особенности конкретного инструмента. Рекомендуется проводить пробные заточки и проверять качество режущей кромки визуально и с помощью измерительных инструментов.
Также важно соблюдать технику безопасности и регулярно обслуживать станок: чистить от пыли, проверять состояние шлифовального круга и механизмов подачи.
Типичные ошибки при заточке сверл
Часто при заточке сверл допускают ошибки, которые снижают качество и срок службы инструмента. Например, неправильный выбор угла заточки приводит к быстрому износу или плохому резанию. Слишком сильное давление на круг вызывает перегрев и деформацию сверла.
Также встречается неправильная фиксация инструмента в цангах, что ведёт к смещению и неравномерной заточке. Чтобы избежать этого, важно использовать цанги подходящего размера (в данном станке – 5С, диаметр 4–12 мм) и проверять надёжность крепления.
Регулярная проверка и корректировка параметров заточки помогут избежать этих ошибок и получить качественный результат.
Видео о Optimum OPTIgrind GH 20T станок для заточки сверл
Характеристики
| Модель | GH 20T |
| Номер арт. | 310 0125 |
| Электродвигатель | 370 Вт |
| Напряжение питания | 380 В |
| Число оборотов | 5000 об/мин |
| Максимальная окружная скорость круга | 35 м/с |
| Продольная подача держателя инструмента | 140 мм |
| Микрометрическая продольная подача держателя инструмента | 18 мм |
| Микрометрическая поперечная подача держателя инструмента | 6 мм |
| Регулировка вертикального / обратного угла | 0° — 40° |
| Регулировка горизонтального угла / шлифовка конусов | 0° — 180° |
| Регулировка негативного угла | 0° — 52° |
| Заточка однозубых фрез* | до ø12 мм |
| Заточка токарных резцов | до 21 х 21 мм |
| Заточка сверл* | до ø12 мм |
| Заточка концевых фрез* | до ø12 мм |
| Тип цанг | 5 С |
| Размер цанг | Ø 4-12 мм |
| Габаритные размеры станка | 350 x 450 x 350 мм |
| Масса станка | 45 кг |
